产品描述
Qsil553是100%硅胶固体弹性体，为电子灌封应用设计。该型号是双组份体系，具有阻燃、导热、低模量的特点，具有可修复性。
主要特点
l 100%固体—无溶剂
l 操作时间长
l 低模量
l 好的伸长率
l UL认证
典型特点
|
固化前 |
||
|
|
Qsil 553A |
Qsil 553B |
|
外观 |
米白色 |
黑色 |
|
粘度 |
5000cps |
3500cps |
|
比重 |
1.60 |
1.60 |
|
固化特点 |
|
|
混合比率 1:1 |
|
|
操作时间 |
100分钟 |
*操作时间是指胶料粘度达到25000cps所需要的时间。
|
固化后特点 |
|
|
7分钟@150℃ |
|
|
硬度，Shore A |
40 |
|
拉伸强度 |
250psi |
|
伸长率 |
240% |
|
撕裂强度 |
45ppi |
|
100%模量 |
180psi |
|
电气性能 |
|
|
耗散因素 |
0.009 |
|
介电常数@1000Hz |
3.08 |
|
体积电阻率 |
4.02×1014ohm-cm |
|
相对漏电起痕指数（CTI） |
600volts |
|
性能等级分类（PLC） |
0 |
|
UL等级（UL号：E205830） |
|
|
UL 94 V-0 |
3.0mm |
|
UL 94 V-1 |
1.5mm |
|
导热特性 |
|
|
导热系数 |
~0.68W/mk |
|
耐温范围 |
-55-240℃ |

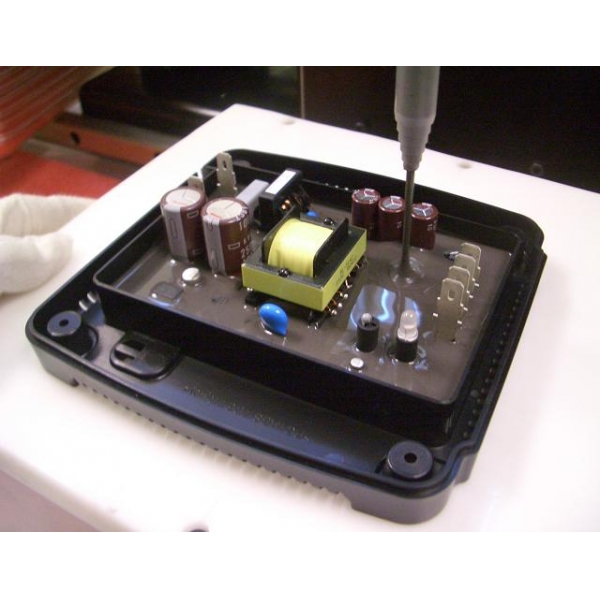

混合
为达到最佳性能，请使用同一批次的Qsil553 A和Qsil553 B。
Qsil553 A和Qsil553 B在固化之前应彻底混合搅拌均匀。
手工混合
按重量比1:1将Qsil553A和Qsil553B放入一个干净的塑料或金属容器内进行混合搅拌，容器容量需是混合胶量的3倍左右。当手工混胶时，胶量在合适范围内的准确称量对产品性能是至关重要的。
【官方二维码】
在线交谈
