产品描述

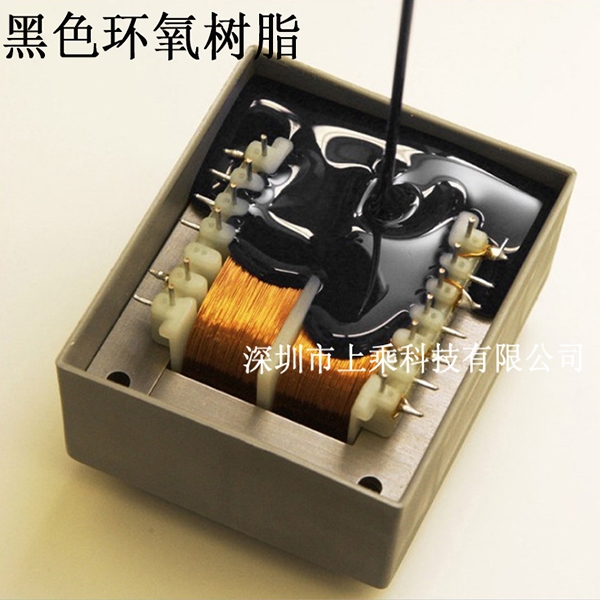

KEP1103 双组份液态环氧树脂封装胶水，是专门针对国内市场研发的高性价比环氧树脂封装胶水，A 胶和 B 胶重量混合比例是 100:15-20，常温可以快速固化，固化后表面光滑平整。KEP1103 具有高流动性、方便操作、耐候性佳等一系列特点，广泛用于 HID 安定器，电磁锁，门禁，电路板等多种电子元器件的绝缘密封。
典型特性
固化前性能参数
Part A Part B
颜色，可见 黑色 黄褐色
粘度 25℃ 3200 400
密度 g/cm3 1.75 1.21
混合粘度 cps 1430
保存期（25℃） 12 个月
固化条件
混合比 A：B=100：15-20 (重量比)
胶化时间 25℃×6-8 小时
胶化时间 25℃×6-8 小时
可使用时间 25℃×1 小时（混合量 100g）
硬化条件 70-80℃×1-2 小时或常温 24 小时固化
固化后物理性能参数
硬度测定（邵氏硬度 D） 86
抗压强度 kg/mm2 20~25
抗压强度 kg/mm2 20~25
弯曲强度 kg/mm2 8~110
冲击强度 kg/cm/mm2 6~9
热膨胀系数（℃） 3.2X10-4
热变形温度℃ 80-90℃
有效温度范围℃ -30-110
固化后电气性能
体积电阻 Ohm.cm 1.0×1015
表面电阻 Ohm 1.3×1014
耐电压 KV/mm2 15~18
绝缘常数 1KHZ 4.3
耗散系数 1KHZ 0.03
使用方法
1、 混合前 KEP1103 Ａ、Ｂ两部分放在原来的容器中，在灌封或涂刷之前，请确保 A 胶务必混合均匀。
2、 将 A，B 按重量比 100：15-20 称量好。
3、 彻底的混合，将容器的边、底角的原料刮起。（要求顺着一个方向搅拌，为了保证混合均匀，搅拌时间控制在 5 分钟左右）
4、 灌入元件或模型之中。
注意事项
1、胶料应密封贮存。混合好的胶料应一次用完，避免造成浪费。
2、本品属非危险品，可以按照非危险品保存。
3、存放一段时间后，胶可能会有所分层。请搅拌均匀后再使用。
包装及存储说明
本品为 30Kg/套。
(A 组分 25Kg ，B 组分 5Kg) ，阴凉干燥下存储，本产品的贮存
期为１年，无装运限制。
免责声明
以上性能数据是在温度 25℃、湿度 70%、混合胶量 100 克的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以测试数据为准。
【官方二维码】
在线交谈
