冬天有机硅胶，结构密封灌封胶施工时应注意的问题，深圳上乘科技温馨提醒

各位使用我们上乘科技有机硅胶材料的客户，在工程施工的过程中，有些问题一定要注意哦。随着冬天来临导致的气温变化，有机硅胶在固化的时候也会由于气温变化而变化。

首先我们先分别了解一下单组份和双组份密封灌封胶的固化机理和影响固化的因素。

单组份有机硅材料与空气中的水反应固化，由硅表面逐渐向内部固化。胶缝越深，完全固化需要的时间越长。固化比双组份慢，速度不可调，易受环境温度、湿度影响。一般来讲，温度越低，反应速度越慢，湿度越低，反应速度越慢。

拿我们的ACC单组份有机硅胶产品做例子，AS1745T产品，该单组份硅胶产品是高强度半透明膏状胶粘剂，中性固化硅胶密封胶是特殊研制的，符合军标MIL-A-46146B的物理、化学和耐温要求。具有极好的物理性质，与许多敏感基底包括铜、黄铜、钢、铝和FR4等兼容。该产品是许多要求高性能的电子应用的完美选择。该型号是单组份室温固化脱醇型硅胶密封胶，与很多普通基底有极好的粘接性。其主要用于电子电气设备部件装配，密封粘接腐蚀敏感硬件，浅层灌封小型线路板和连接器。本产品一旦暴露在空气中，就开始吸收空气中水汽进行固化，变成一种有弹性的耐用的硅胶弹性体。完全固化取决于相对湿度和周围环境。在20-30℃下40%-70%的相对湿度下，3mm厚涂层一般在24小时内固化。固化时挥发出来的副产物是相对无害的醇类。粘接强度和物理性能的最佳体现需要7天。固化时间取决于密封的厚度和暴露在空气中的面积。为达到最佳粘接效果，建议厚度最小厚度为1mm。

双组份由A组分与B组分反应固化，表面和内部同时固化。完全固化时间，几乎不受胶缝尺寸影响。固化速度快，速度可通过B组分的量调节，受环境湿度影响小，受温度影响大。一般来讲，温度越低，固化越慢。

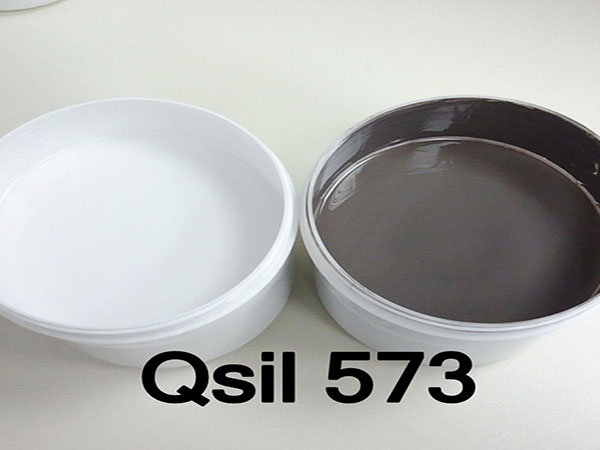

也拿我们QSI灌封胶QSIL573产品举例，QSil 573 是一种用于电子类灌封的 100% 固体弹性硅胶，具有一定的硬度、优良的热传导性能，低模量和快速修复性能的双组分材料。该产品混合相同体积或重量的 A 组分和 B 组分后搅拌直到完全混合，搅拌时应小心以减少其中滞留空气。使用可混合 A、B 双组分已经调好 1:1 混合比的设备混合。 材料一旦混合后有 120-180分钟的操作时间。

所以，可能有些项目存在赶工期的情况，可能会在冬季施工，而冬季环境的温度低，硅胶结构密封胶固化速度和粘接速度都会受到影响，在施工过程中很有可能遇到问题。常见的问题有：粘接不良，比如本来能粘接良好的铝材、玻璃出现了粘接不良现象。

所以作加工厂冬季施工应要满足使用环境要求，在低温天气下尽可能提高密封胶使用环境的温度、湿度。在上述温度、湿度要求以外的环境，不建议用户施工打胶。因为：

温度过低时，胶与基材表面润湿性降低，而且基材表面可能存在不易察觉的雾或霜，影响有机硅材料密封灌封胶与基材的粘结性。在低温、低湿条件下，硅胶密封胶固化速度、粘接速度比正常情况慢，会导致养护时间变长，影响施工。

如用户有特殊情况，需要低温环境下施工(环境温度低于10℃)，建议在使用前先进行小面积打胶试验，并进行剥离粘结性试验，确认密封胶固化、粘结良好，视情况可适当延长养护时间。有必要时，可考虑选择采用底涂液加快粘结速度，降低因环境温度过低导致粘结不良的风险。同时宜选择在全天气温较高的时间段施工，时间为上午9点至下午3点较为合适。在施工过程中，用户应加强施工过程的质量监控，以保证施工质量。

以上就是冬天用胶时需要注意的问题，有更多的问题也请咨询我们深圳上乘科技有限公司，欢迎致电：0755-83868766.
